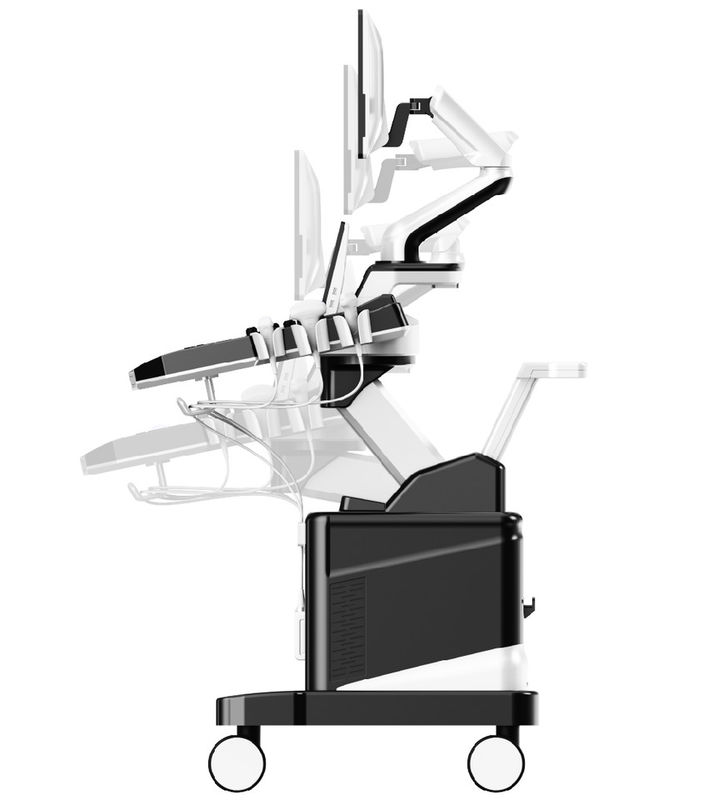

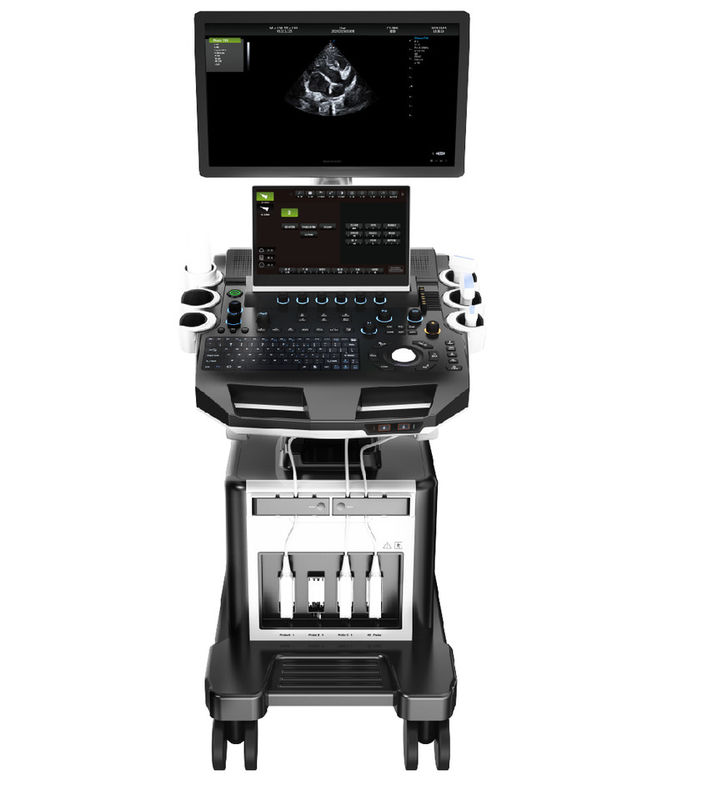

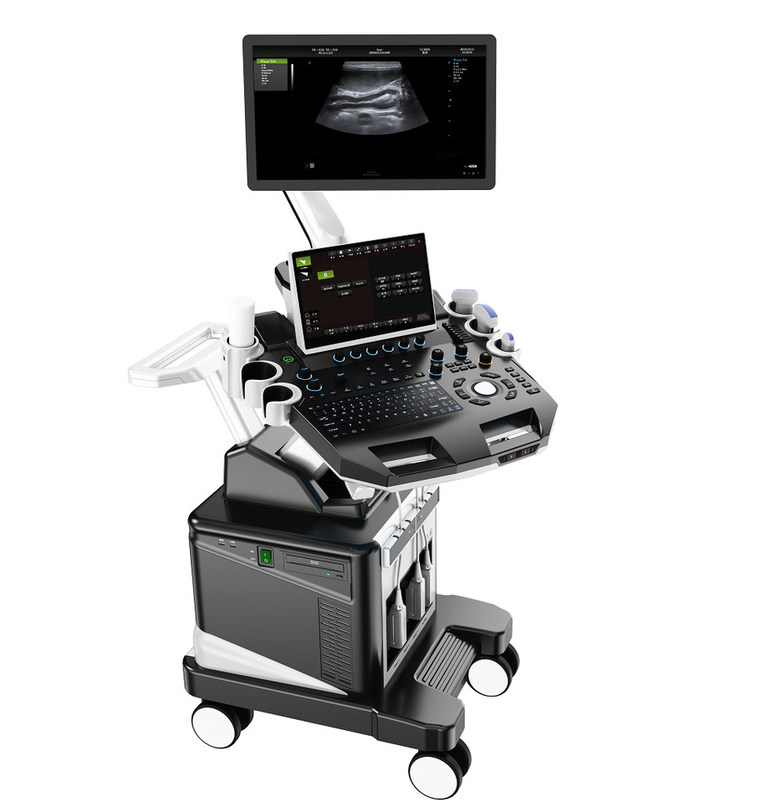

21,5" escáner veterinario M Mode Imaging del ultrasonido de la carretilla del LCD

2. Usos e informe

2,1 para cubrir las necesidades del examen y de la diagnosis del hospital del animal doméstico y de las instituciones de investigación científica en el sistema digestivo, el sistema reproductivo, el sistema urinario, el examen físico, el etc.

3. Especificaciones principales

3.1. Unidad central ultrasónica de Doppler del color completo de Digitaces

5. Especificación de sistema

5,1 monitor: 21,5 pulgadas - monitor LCD médico de la alta resolución, ángulo ajustable

pantalla táctil de 13,3 pulgadas, ayuda multi-touch

modo de la proyección de imagen 5.3.2D

1)Digitaces llenas Beamformers

2)Concentración dinámica completa de Digitaces, abertura variable digital y cambio dinámico del rastro, pedazo A/D≥15

3)Recepción de modo: transmitiendo y recibiendo el canal ≥1024, procesamiento en paralelo de la multi-señal

4)Línea densidad: ≥512, visible y ajustable

5)Bajo modo de B, nivel del foco number≥10, posición del foco continuamente ajustable

6)TGC: segmento 8 ajustable

7)Aumento: B/M/D por separado ajustable, ≥100dB

gama 8)★Dynamic: ≥180dB

profundidad de exploración 9)★Max: ≥360mm

10)Escala de gris: 0-67, visible y ajustable

11)Poder sano: 1%-100%

12)Desviación independiente bidimensional de la punta de prueba del arsenal linear

13)ZoomPIP (1,5/2,0/2,5/3,0/3,5/4,0/4,5/5,0/10 veces)

5.4. Modo de la proyección de imagen de Doppler del color

1)Proyección de imagen: incluyendo velocidad, la variación de la velocidad, la energía, la exhibición de la energía de la dirección, el etc

2)Modo de visualización: B/C, B/C/M, B/POWER, B/C/PW

3)Línea nivel de density≥3

4)Tecnología de ocultación del color: fuera de nuevo a B el modo puede ocultar el modo de C, solamente exhibición de la regla de la velocidad del color

5)Gráfico de flujo de sangre, perfil de flujo del color para medir velocidad intravascular

5.5. Proyección de imagen espectral de Doppler

1)Exhibición: de plena pantalla, duplex/triple (picovatio único)

2)Aumento: ≥100dB

3)Nivel de la velocidad ≥4 ajustable

4)Velocidad de exploración máxima: PWD: Flujo de sangre positivo o negativo velocity≥7.6m/s;

CWD: flujo de sangre velocity≥20.0m/s, minuto: ≤5 milímetro /s (señal de Nonnoise);

5)Nivel ajustable ≥8 del cambio cero

6)Modo de visualización: B, picovatio, B/PW, B/C/PW, B/CW, B/C/CW, etc

7)Función del sobre del espectro, medida manual

8)Control de exhibición: el cambio reverso, cero, B restaura, extensión de D, extensión de los B/D, etc

9)Tecnología elegante de Doppler: libremente interruptor entre el modo en tiempo real de B+CFM y el modo en tiempo real del picovatio

proyección de imagen amplia del campo 5.6.★PView (opcional)

1)La exhibición de alta resolución, longitud puede los hasta 50cm

2)Borradura delantera de la ayuda de la proyección de imagen, ninguna necesidad a la re-proyección de imagen

3)Con modo amplio bidimensional de la proyección de imagen de la visión y colorear modo amplio de la proyección de imagen de la visión

5.7.Probe: banda ancha con la conversión de frecuencia, la conversión de frecuencia independiente debajo de B y CFM

1)Nivel de la frecuencia fundamental conversion≥3;

2)punta de prueba 1.Convex

Frecuencia fundamental: conversión de frecuencia de nueve niveles

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Frecuencia armónica: 4.0MHz/4.6MHz/5.0MHz, conversión de frecuencia de tres niveles

2. Punta de prueba linear

Frecuencia fundamental: conversión de frecuencia de nueve niveles 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

Frecuencia armónica: 8.0MHz/9.2MHz/10.0MHz, conversión de frecuencia de tres niveles

3. Organizado - punta de prueba del arsenal

Frecuencia fundamental: conversión de frecuencia de nueve niveles 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz

Frecuencia armónica: 3.4MHz/3.8MHz/4.2MHz, conversión de frecuencia de tres niveles

4. De alta frecuencia organizada - punta de prueba del arsenal

Frecuencia fundamental: conversión de frecuencia de ocho niveles: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Frecuencia armónica: 6MHz/7MHz/8MHz, conversión de frecuencia de tres niveles

punta de prueba Micro-convexa 5,8

Frecuencia fundamental: conversión de frecuencia de ocho niveles

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

Frecuencia armónica: 6.0MHz/7.0MHz/8.0MHz, conversión de frecuencia de tres niveles

5,9 requisitos técnicos para la punta de prueba convexa electrónica:

Frecuencia: 2.0-5.4 megaciclos, resolución lateral: ≤2 (depth≤80), ≤3mm (80<depth≤130)

resolución axial: ≤1 (depth≤80), ≤1mm (80<depth≤130)

zona muerta: ≤3mm; Exactitud geométrica de la posición: broadwise: el ≤5%; longitudinalmente: el ≤5%

detección de depth≧240 milímetro
